           乾式及水洗式噴漆柜

有關設計噴漆房的香港法例

-------------------------------------------------------------------------







根據香港勞工處的《工廠暨工業經營(噴射易燃液體)規例指南》59N 5 規定

噴塗室必須以機械方式把易燃噴霧有效通風至露天地方, 並須足以將易燃漆霧抽掉

通風良好的噴油房對控制噴油過程中所產生的危險極為重要,

a. 可清除及散發過多的噴液

b. 稀釋空氣中易燃氣體的濃度, 使其降低至爆炸程序以下



1994 年版本的 5.6-5.8 條列明:

 噴漆柜正面風速必須達致 0.5 m3/s 才能把易燃氣體帶走

噴漆柜抽氣口越淺, 噴漆柜正面風速必須越高才可有效把兩旁反彈的易燃氣體帶走

淺的噴漆柜抽氣口應位於噴漆柜的後端, 並應裝上折流板, 以阻止過噴漆霧直接進入抽氣管內



1997 年版本的 5 通風列明:

噴塗室必須以機械方式把易燃噴霧有效通風至露天地方, 並須足以將易燃漆霧抽



有關過噴漆霧可排放標準的香港法例

根據香港勞工處的《控制工作地點: 空氣雜質(化學品)的工作守則》規定工作地點化學品的空氣雜質水平必須低於本工作守則的 「職業衛生標準」 以履行《工廠及工業經營條例》59 6A 條及各附屬法例要求

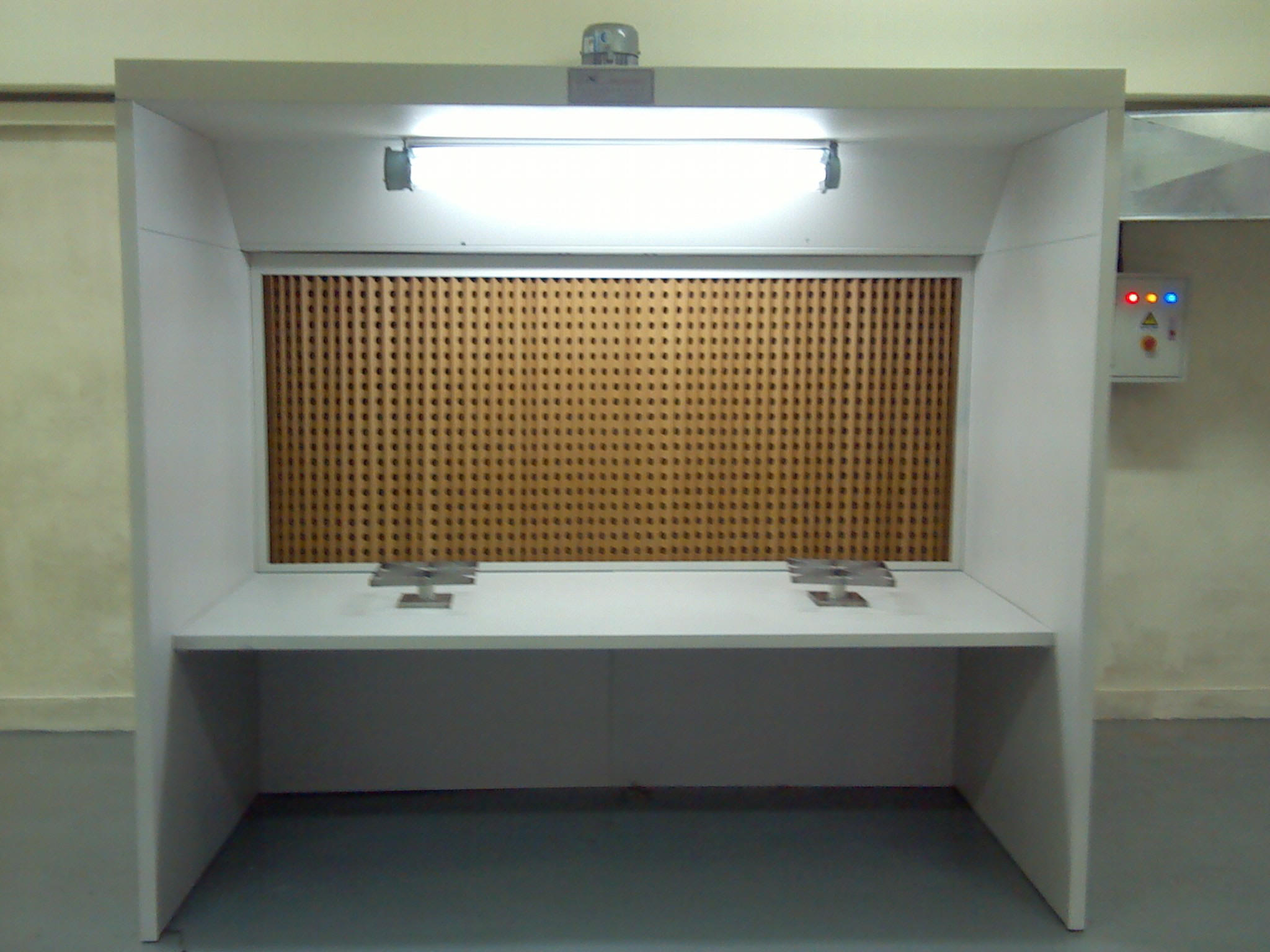

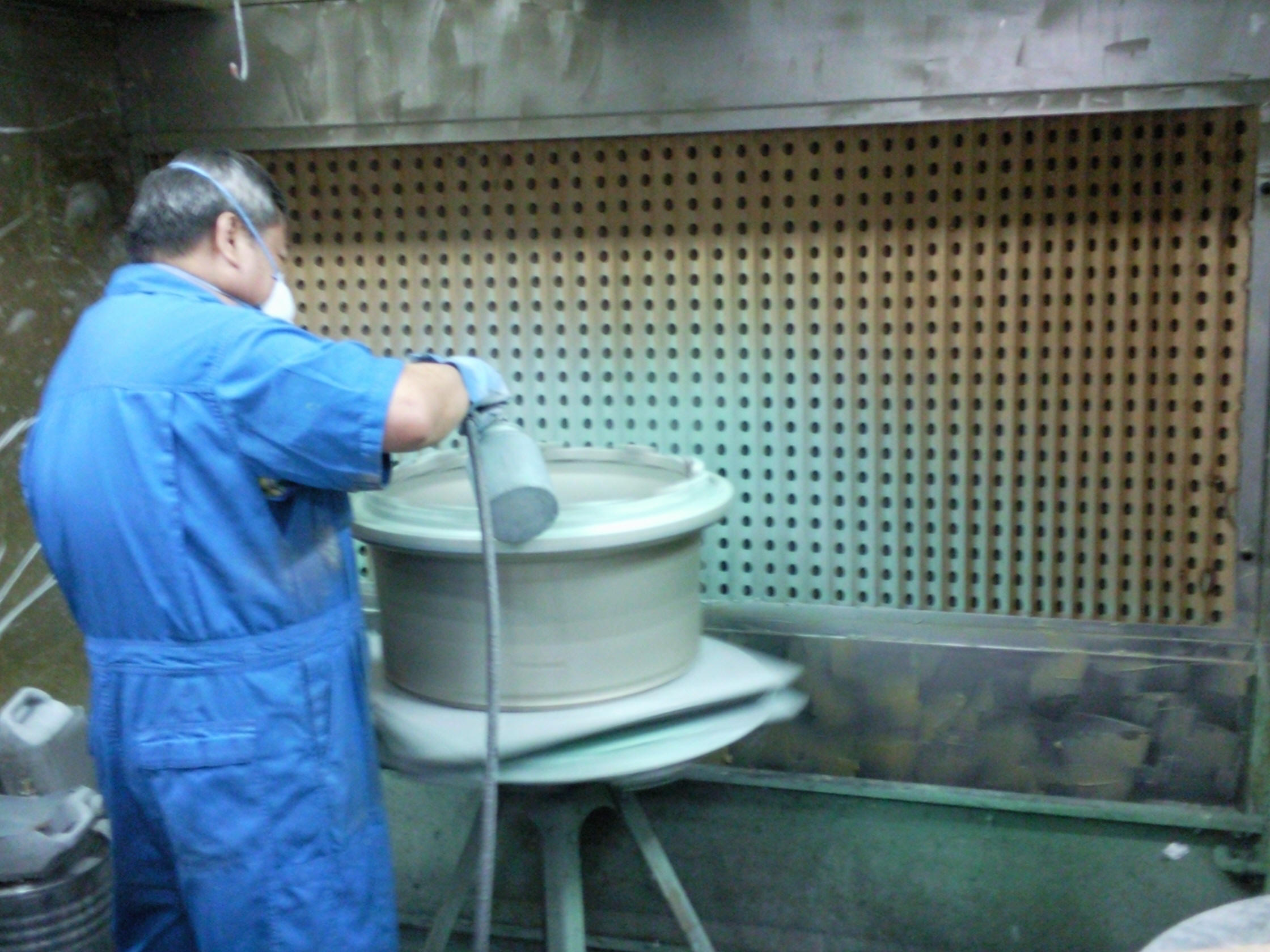

  乾式噴漆柜

-------------------------------------------------------------------------



 過濾原理





利用噴漆柜頂排風機產生負氣壓力使空氣流動速度減慢, 吸引過噴漆霧飄附於噴漆柜內部的打摺紙板上。由於打摺紙板上的多 “V 形設計能增加紙板上的氣流, 而廢漆又比空氣重, 廢漆便可停留於紙板上, 而潔淨空氣則可離開紙板。



打摺紙板漆霧平均截獲率達 25 kg/m2, 漆霧過濾效率可達 98.5%

為了加強過濾效果, 本噴漆柜另配備法國製噴漆專用纖維過濾棉作尾部過濾器, 吸收紙板未能過濾的過噴漆氣。







 優點


 用電率比一般用水過濾的噴漆櫃低

 全面吸風,沒有死角位,適合噴大物件及吊掛物

 全無污水排放煩惱

 更換方便快捷

 油漆收集率高

 投資成本低

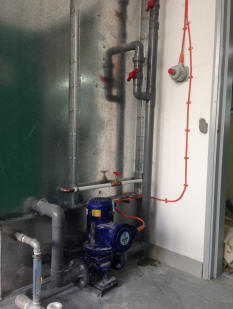

  "有水泵型"水濂式噴漆柜

-------------------------------------------------------------------------



 過濾原理


利用水泵運轉將水缸內之水分成兩路, 一往柜前頂之儲水槽, 待滿溢下, 形成水濂; 另一流往橫貫水管經噴水咀形成水花 (或利用多級水濂), 利用水粒子的擴散與廢漆粒子的互相碰撞, 相互凝聚將漆霧收集到水缸內









 優點


若客方是噴水溶性漆油 (如: 乳膠漆) 時, 那麼本噴漆柜便能達到清洗及過濾廢漆功能, 因為水溶性漆油不會堵塞水泵、水喉及噴水咀。









 缺點




1. 若客方是噴溶劑型漆油 (即須用天拿水調配漆油) 時, 此等帶粘性的廢漆便會進入噴漆柜的水泵、水喉及噴水咀, 從而引致緒塞, 雖然裝了多層隔網亦無濟於事, 最後連排氣機亦因被廢漆緒塞, 失去平衡而須停用清理 。 若清理不當或須長時間進行大量噴漆時, 本噴漆柜便會因過量的廢漆緒塞, 而漸漸失去清洗及過濾廢漆功能。



2. 由於漆霧過濾效率受空氣流動速度及水粒子 (水量和水霧化效果) 多少影響, 故必須增加水粒子與漆霧的接觸機會, 使漆霧充分互相凝聚才可將漆霧收集到水缸內故理論上, 多級水濂能增加過濾效率; 但在實際應用時, 由於溶劑型帶粘性的廢漆 始終會進入噴漆柜的水泵、水喉及噴水咀, 而引致緒塞, 故多級水濂亦不能解決 本噴漆柜的緒塞問題。



3. 水濂幕上水蒸氣會增加噴漆房內濕度, 影響塗裝效果。



4. 水濂板上漆粒黏結後, 水花易反彈於工件上, 令工件易生水點



5. 由於以水作為收集漆霧, 需要進行污水處理。

若客方是噴水溶性漆油 (如: 乳膠漆) 時, 那麼本噴漆柜便能達到清洗及過濾廢漆功能, 因為水溶性漆油不會堵塞水泵、水喉及噴水咀。











  用途


本噴漆柜不能擔任繁重噴漆濾氣工作, 只適宜小量噴漆作業應用。







  "無水泵型"水濂式噴漆柜

-------------------------------------------------------------------------



 製作原理




由於傳統的 "有水泵型"水濂式噴漆柜不能有效地過濾所有廢漆, 更會因帶粘性廢漆粘附於噴漆柜的水泵, 水喉及噴水咀上, 從而引致堵塞雖然裝了多層隔網或網篩亦無濟於事, 最後連排氣機亦因被廢漆堵塞, 引致機身震動而需要停機剷油, 令用戶停產蒙受不必要損失

若清理不當或須長時間進行大量噴漆時, 水濂式噴漆柜便會因過量的廢漆堵塞, 而漸漸失去清洗及過濾廢漆功能

於是我司設計了 "無水泵型"水洗式噴漆柜代替傳統的 "有水泵型" 水濂式噴漆柜, 本噴漆柜能有效過濾所有廢漆, 令廢漆內含的可揮發有機溶劑 (VOC) 及磷酸霧氣的含量均能符合英國職業安全健康局 (Health & Safety Executive of the UK) 及香港勞工處規定的廢漆最高可排放量標準 (OES OEL), 因而成為噴漆業界指定使用的噴漆柜







 過濾原理




本噴漆柜是根據正確的風量及噴漆量作基礎而設計, 於柜頂安裝噴漆專用排氣機, 能令噴漆柜內部產生強大負氣壓力, 利用特殊設計迫使水缸內之水產生 "龍捲風" 效果來徹底清洗漆油廢氣, 讓廢漆留於水缸內, 被分離之空氣則排出室外, 所以完全適合任何繁重之噴漆工藝應用







 優點




1. 能有效地過濾所有廢漆, 令排放至室外的空氣所帶的可揮發有機溶劑 (VOC)及磷酸霧氣含量均能符合英國及香港的最高可排放量標準 (OES OEL)



2. 沒有震機問題 -  由於本噴漆柜的抽風機是特製噴漆專用型抽風機, 所以帶粘性廢漆不會粘附於風葉上



3. 沒有塞水泵, 噴水咀或水管問題 -  由於本噴漆柜不設水泵, 故帶粘性的廢漆不容易粘附於抽水泵, 噴水咀及水管上



4. 工件上沒有水珠水點問題 -  由於本噴漆柜不設水濂幕, 故水花不會反彈於工件上





5. 清理容易:


a. 只需倒進足夠的礦物油及水於水缸內, 廢漆便可浮於水缸面, 形成無粘性的鬆散漆粒,

   浮於水缸面或流至噴柜後的儲漆渣池待清理, 故絕不會堵塞噴水咀或網篩



b. 由於本噴漆柜採用噴漆專用型抽風機, 所以帶粘性廢漆不容易粘附於風葉上



c. 本噴漆柜內易拆件均採用組合勾掛式, 方便清理





  水洗式噴漆柜水濂式噴漆柜

-------------------------------------------------------------------------



 水洗式噴漆柜(無水泵型)

水濂式噴漆柜(有無泵型)

 運作

當開動噴漆柜專用抽氣機時, 即產生強大負氣壓力, 能吸引過噴漆氣與手混合, 迫使水缸內之水形成 "龍捲風" 效果, 來徹底清洗漆油廢氣, 符合英國職業安全健康局所規定的 OES可排放標準及香港勞工處的 OEL可排放標準, 令廢漆全留在水缸內, 真正能過濾廢漆

利用水泵吸水通過水管, 水濂板及噴水咀淋洒過噴漆氣。由於噴水咀之間有空隙,故不能完全清洗漆氣 (尤以多級水濂及噴淋路線短者為甚),故過濾廢漆很差, 廢漆會隨抽氣幾乎全部直排放於空氣中, 而水缸內卻很少廢漆留下, 所以並不符合英國職業安全健康局所規定的 OES可排放標準及香港勞工處的 OEL可排放標準。
 抽氣機 採用噴漆柜專用型抽氣機,中壓,抽氣量大,不沾廢漆,無須鏟油, 不易震動 採用非噴漆柜專用型軸流扇或朱籠扇,易沾廢漆,引起震動,須經常拆下鏟油
 水泵

1.不需應用水泵, 故不會造成堵塞

2.由於取消水濂幕, 故不會引致水花反彈於工件上

1. 必需應用水泵, 故帶粘性廢漆便會粘塞在水泵葉及噴水咀上

2. 水濂板因粘結漆粒, 引致工件易生水點

 清理 只需按接駁水源, 漆渣便可自動浮於水缸面, 可一星期或一個月才清理一次, 為了環保理由, 建議只清理漆渣, 而廢水不予外排 漆渣容易沉積於噴水咀及網孔上, 故必須一天清理數次,即使是使用雙重不袗網或後置收集缸及隔水過濾系統亦無濟於事
 維修 無須修理, 保用五年,保証天天可用 經常需付出巨大勞力來維修及鏟油
 用途 適宜大量噴漆作業應用 只適宜噴辦或輕量噴漆之用
 製造商 香港噴塗機械工業有限公司 電機焗爐製造商, 不能保用五年



























































廢氣測試符合英國,香港及中國國家標準

-------------------------------------------------------------------------



 英國 OES 標準




1. 第一個廢氣樣本於本廠標準噴柜抽取

2. 第二個廢氣樣本於赤立角機場噴柜抽取

  COMPONENT

VOC

 OES Limit  Sampling with standard    Water-Wash Spray Booth    (Shenzhen: 7/1/98)

Sampling with Specially made   Water-Wash Spray Booth  (Chek Lap Kok:30/7/98)

Isopropyl alcohol



400ppm  <0.1ppm <0.1ppm

n-butyl alcohol



50ppm <0.1ppm <0.1ppm

Ethanol



200ppm



 0.5ppm



<0.1ppm
Methylethyl ketone 1000ppm 6.8ppm 2.8ppm
Phosphoric acid 1mg/m3  0.2mg/m3 <0.05mg/m3



Conclusion

The concentrations of five different parameters in the paint mist were measured at Shenzhen (7-1-98) and Chek Lap Kok (30-7-98) respectively and the results are presented. It is concluded that the VOC (including Isopropyl alcohol, n-butyl alcohol, Ethanol, Methylethyl ketone) and Phosphoric acid arepresent in an insignificant amount and within the OES limit.





A note on the quoted OES listed in the above table

The full name of OES is Occupational Exposure Standard and it is a concentration of an specific airborne Substance averaged over a reference period at which there is currently no evidence that repeated or day after day exposure by inhalation, will be injurious to the Health of employees. The OES’s should not be exceeded but if this does occur, effective measure should be taken to reduce the exposure as soon as practicable.

The OES quoted here is based on the EH40 which is a part of The Control of Substances Hazardous to Health (COSHH) regulations established by the Health and Safety Executive of UK.

The objective of this regulation is to prevent disease at workplace due to exposure of hazardous substances.

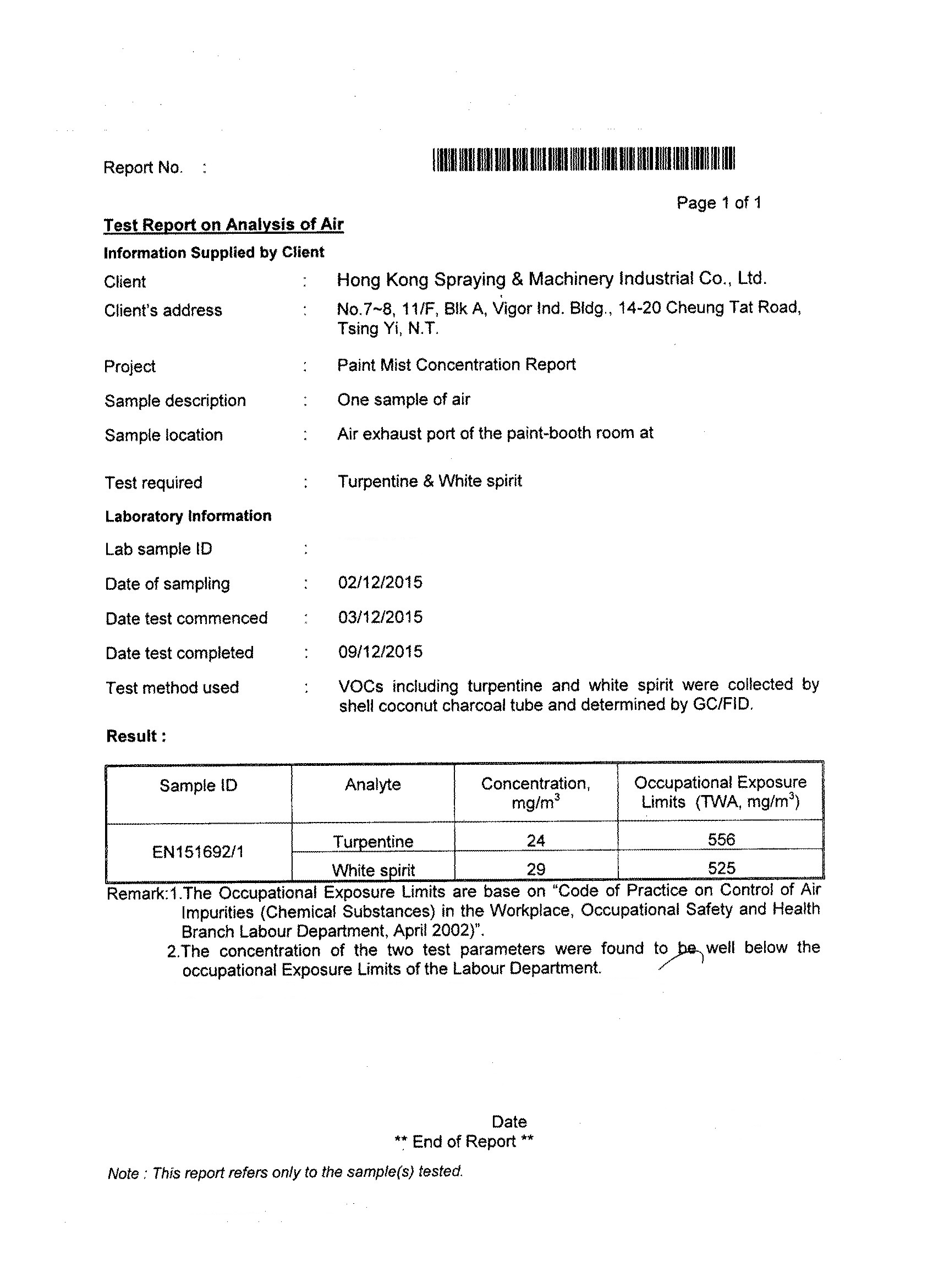

 香港 OEL 標準






 中國國家標準 GB/T 16157-1996
