柜式及隧道式焗乾爐

塗層固化方法:

A. 自乾

1. 自乾原理:

塗料在室溫下可自乾成膜, 但只適用於揮發性塗料及乾性塗料

B.加熱焗乾

焗乾爐可分:

1. 低溫焗乾爐:

爐溫: <100℃, 主要用作縮短自乾性塗料的固化時間

2. 中溫焗乾爐:

爐溫: 100-150℃, 主要用作固化依靠縮合反應或聚合反應才能固化成膜的塗料, 注意爐溫不可 >150℃, 否則塗料會變黃易脆

3. 高溫焗乾爐:

爐溫: >150℃, 主要用作固化粉末塗料, 不黏油漆或電泳塗料

固化爐加熱方式:

A. 傳導加熱及對流熱風加熱 (即熱風爐)

B. 紅外線輻射加熱 (即紅外線爐)

C. 熱風及紅外線混合爐 (即熱風及紅外線隧道爐)

D. UV燈及UV粉末固化爐

A. 傳導加熱及對流熱風加熱 (熱風爐)

1. 加熱原理:

利用傳導物將氣體或液體燃燒時的熱能傳遞 (此為傳導加熱) 熱風, 或直接利用電源形成熱風, 然後由爐頂的熱風機將對流熱風向下吹送, 再由兩側排氣管吸入再吹出, 令熱風於焗爐內循環, 使工件對流受熱 (此為對流熱風加熱)

2. 優點:

由於爐溫容易準確控制, 熱風能均勻於爐內循環, 令

i. 工件固化速度一致, 故適合焗乾任何形狀的工件

ii. 溶劑揮發速度快

3. 缺點:

a. 由於熱風爐是將工件由外向內加熱, 故升溫速度慢, 熱傳遞效率較紅外線爐差, 耗

電量較高, 爐體較長, 防塵要求較高

b. 由於熱風爐工件是外表先固化, 故內部溶劑揮發時, 塗層易產生針孔或氣泡

4. 柜式熱風爐

a. 本焗乾爐採用 "水平式熱風雙向循環對流", 適合焗乾一般工件, 並設 "無風斷電安

全掣", 防止突然升溫引發危險.

b. 爐溫可達 220 度, 自動恒溫, 自動計時, 並設 "安全防爆門".

c. 本焗乾爐隔熱性能良好, 保証爐外壁溫度不超過 40 度, 減低熱能流失, 有效節省電

力.

B. 紅外線輻射加熱 (紅外線爐)

1. 紅外線共分 3 個波長範圍:

a. 近紅外線 (短波): 波長 0.75-2.5μm, 輻射體溫度: 2000-2200℃, 輻射能量較高

b. 中紅外線 (中波): 波長 2.6-4.0μm, 輻射體溫度: 800-900℃

c. 遠紅外線 (長波): 波長 >4.0μm, 輻射體溫度: 400-600℃, 輻射能量較低

2. 紅外線加熱原理:

當紅外線波長與塗料的分子振動波長範圍匹配時, 塗料便可吸收此波長的紅外線並轉化為熱量來加熱固化塗層, 否則塗料只會被紅外線穿透或反射, 只是工件被加熱, 靠加熱了的工件將溶劑蒸發出來固化工件

3. 優點:

a. 由於紅外線爐爐是將工件由內向外加熱, 工件及塗層能同時被加熱, 故紅外線爐升溫

及加熱速度快, 熱傳遞效率高, 耗電量較少

b. 由於紅外線爐是將工件由內向外加熱, 工件塗層溶劑蒸氣能很快排出, 故焗爐不需

要很大量的循環風, 爐體較短, 防塵要求較低, 塗層固化質量好, 佔地面積較少

4. 缺點:

a. 紅外線爐爐溫不均勻, 令複雜工件固化速度不一致, 用紅外線發熱管的焗爐只適合焗

乾外型簡單的工件; 外型複雜的工件, 須用紅外線加熱燈

b. 由於水份子會吸收紅外線, 焗爐必須加強通風排走水蒸氣,令溶劑揮發速度加快

C. 對流熱風及紅外線輻射加熱 (熱風爐及紅外線混合爐)

1. 加熱原理:

利用遠紅外線先加熱工件將溶劑蒸發出來, 再利用熱風對流保溫令爐溫均勻

2. 優點:

可結合熱風爐和紅外線爐兩者的優點

a. 紅外線爐優點:

i. 加熱速度快

ii. 塗層固化質量好

b.熱風爐優點:

i. 爐溫均勻, 確保複雜工件固化速度一致

ii. 溶劑揮發速度快

3. 熱風爐加紅外線混合爐:遠紅外線隧道焗乾爐

a. 遠紅外線產生的放射熱量能被各種金屬制品吸收入內部, 使工件份子激烈震動, 令其

溫度上升, 達到加熱快效果, 故焗乾時間可比熱風加熱快達一倍以上, 並可提供爐溫

達 300 度.

b. 本焗乾爐中層隔空氣對流層絕熱, 爐體保溫良好, 令爐外壁溫度不超過 40 度, 減低熱

能流失, 有效節省電力.

c. 我司出產的所有隧道爐都會於交貨時以 "爐溫追蹤儀" 探測爐內每段溫度, 確保爐內

每段溫度均勻.

D. UV燈及UV粉末固化爐

利用 UV燈或 UV粉末來固化工件

1. 優點:

a. 固化時間短, 適合紙張、塑膠或木材使用

b. 可常溫固化

2. 缺點:

a. 照射距離短

b. 只適用於簡單工件


單門柜爐	單門柜爐


雙門柜爐	雙門柜爐	雙門柜爐	雙門柜爐


雙門柜爐	雙門柜爐	雙門柜爐	雙門柜爐


大型柜爐

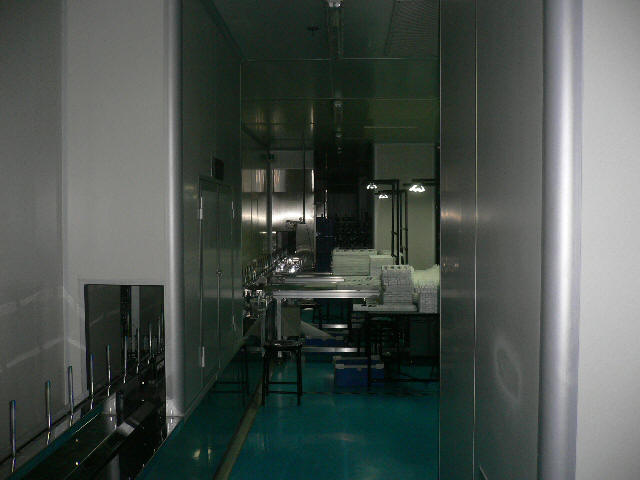

隧道焗漆爐	隧道焗漆爐	隧道焗漆爐	隧道焗漆爐


隧道焗漆爐	隧道焗漆爐	隧道焗漆爐	隧道焗漆爐


隧道焗漆爐	隧道焗漆爐	隧道焗漆爐	隧道焗漆爐


隧道焗漆爐	隧道焗漆爐	隧道焗漆爐	隧道焗漆爐


隧道焗漆爐	隧道焗漆爐	隧道焗漆爐	隧道焗漆爐


隧道焗漆爐	隧道焗漆爐	隧道焗漆爐	隧道焗漆爐


橋式隧道焗漆爐	橋式隧道焗漆爐	橋式隧道焗漆爐	橋式隧道焗漆爐

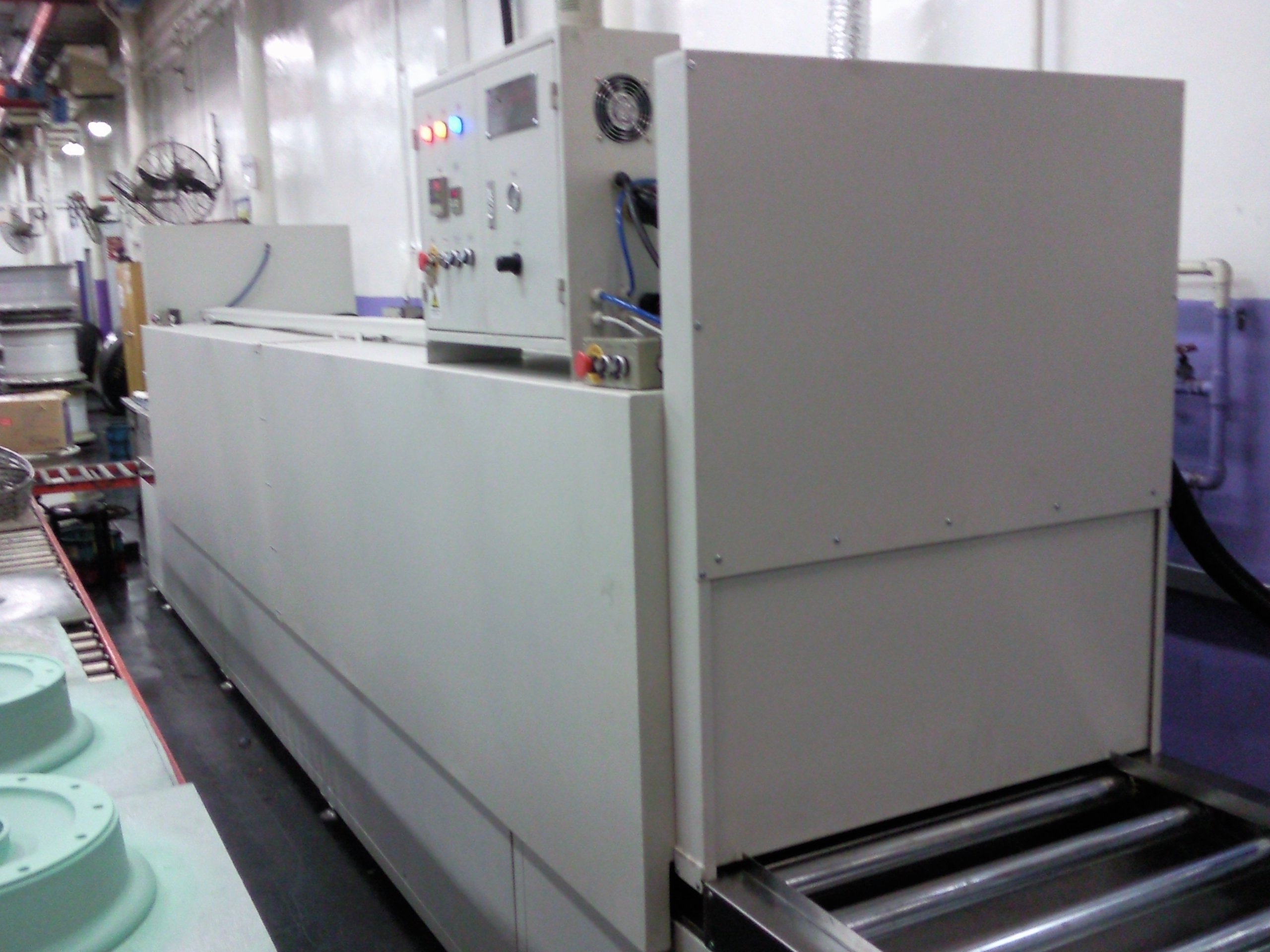

紅外線加熱板


橋式隧道焗漆爐	橋式隧道焗漆爐


柴油熱交換器	柴油熱交換器	柴油熱交換器	柴油熱交換器

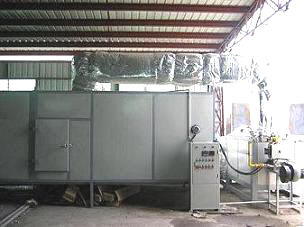

石油氣熱交換器	石油氣熱交換器	石油氣熱交換器


銅片乾燥爐	銅片乾燥爐

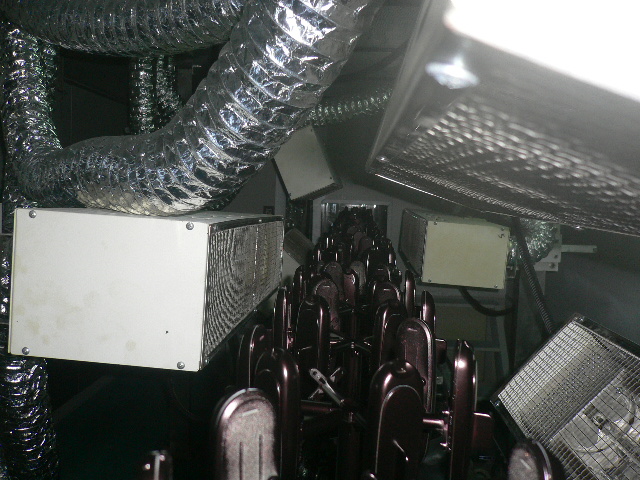

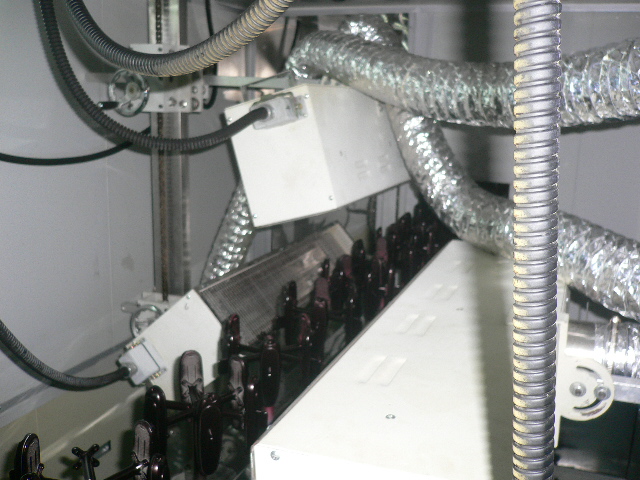

PU 熱風烤爐	PU 熱風烤爐

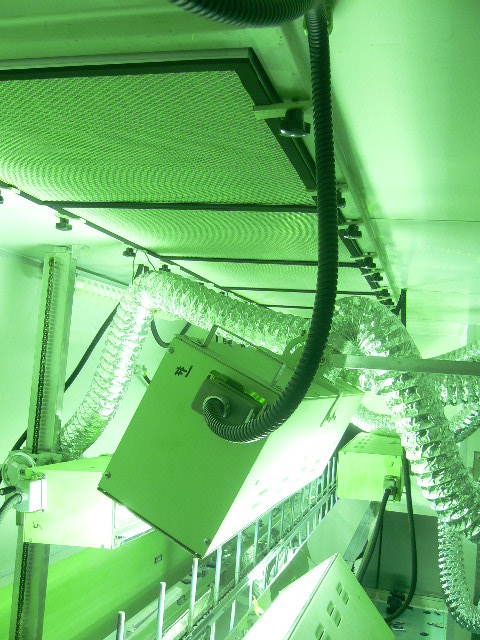

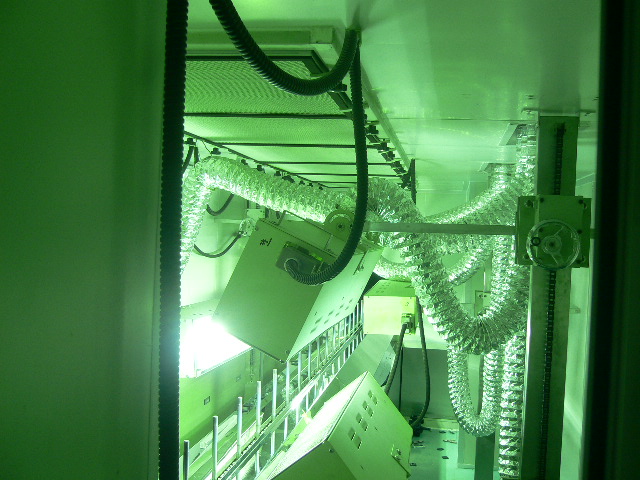

紫外線固化爐	紫外線固化爐	紫外線固化爐	紫外線固化爐


紫外線固化爐
