紙板乾式, 水濂式及水洗式噴漆柜 |

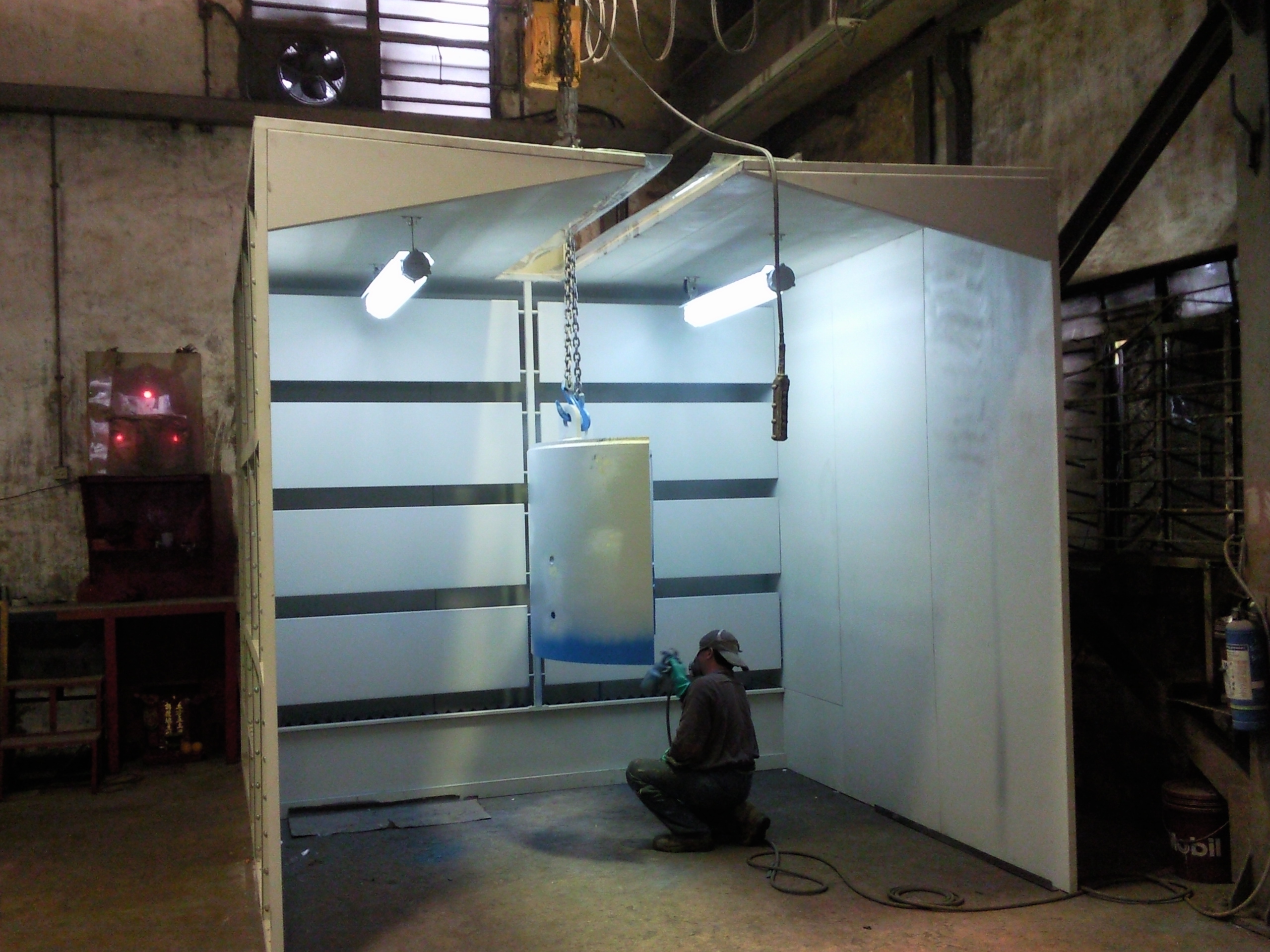

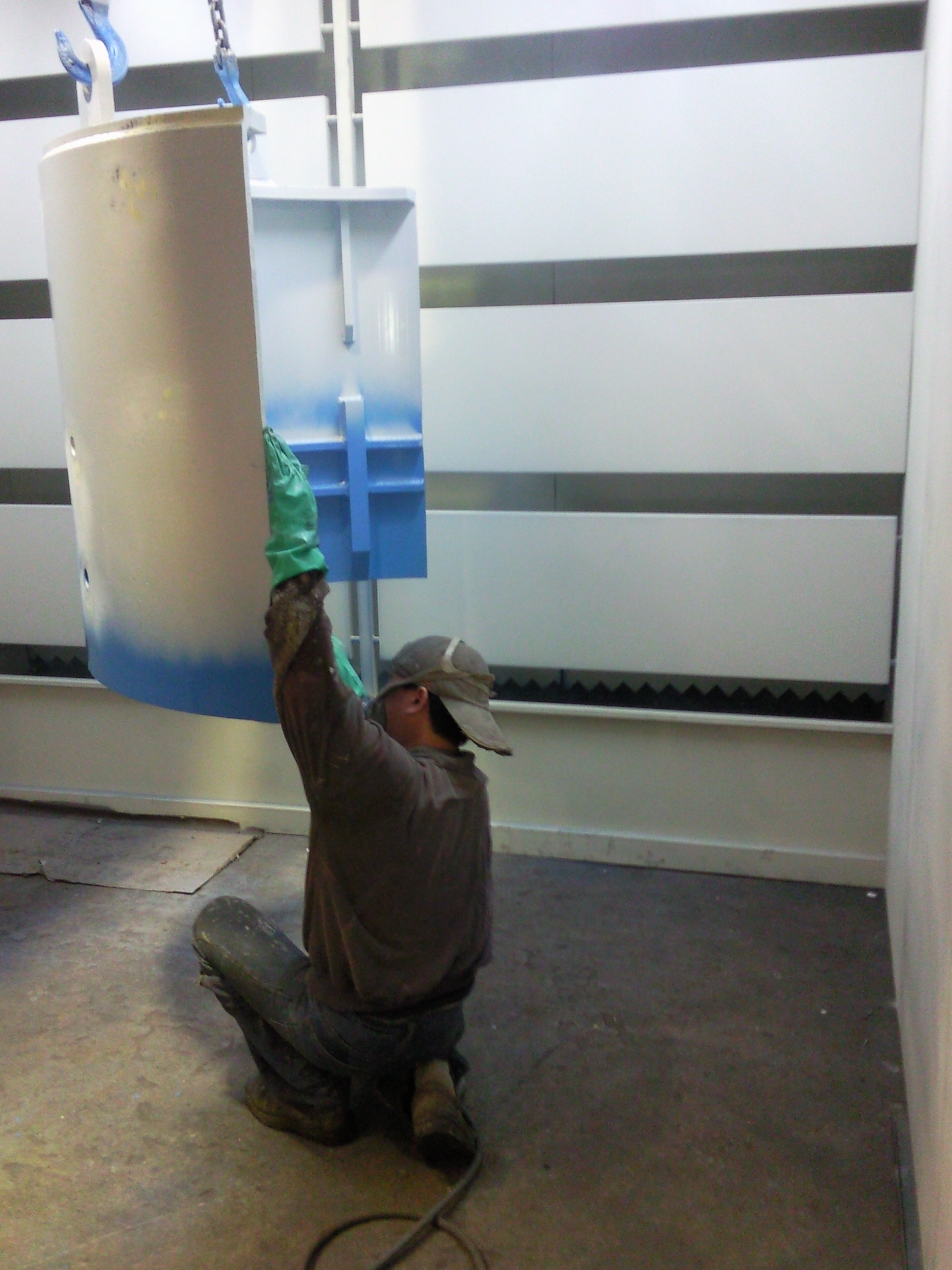

過濾原理:
利用柜頂排風機產生負氣壓力吸引過噴漆氣附於噴漆柜內部 "雙V型" 的紙板上, 從而吸收漆霧, 過濾漆氣。
為了加強過濾效果, 本噴漆柜另配備進口噴漆專用過濾棉作二次過濾器, 吸收紙板未能過濾的過噴漆氣。
優點:
由於本噴漆柜沒有廢水排放, 而紙板用完後可收集火化, 所以絕不污染環境, 適合環保條例嚴謹的地區使用。
用途:
本噴漆柜不宜擔任繁重噴漆濾氣工作, 只適宜小量噴漆作業應用。
過濾原理:
利用水泵運轉將水缸內之水分成兩路, 一往柜前頂之儲水槽, 待滿溢下, 形成水濂; 另一流往橫貫水管經噴水咀形成水花 (或利用多級水濂), 利用水粒子的擴散與廢漆粒子的互相碰撞, 相互凝聚將漆霧收集到水缸內。
優點:
若客方是噴水溶性漆油 (如: 乳膠漆) 時, 那麼本噴漆柜便能達到清洗及過濾廢漆功能, 因為水溶性漆油不會堵塞水泵、水喉及噴水咀。
缺點:
1. 若客方是噴溶劑型漆油 (即須用天拿水調配漆油) 時, 此等帶粘性的廢漆便會進入噴
漆柜的水泵、水喉及噴水咀, 從而引致緒塞, 雖然裝了多層隔網亦無濟於事, 最後連
排氣機亦因被廢漆緒塞, 失去平衡而須停用清理。
若清理不當或須長時間進行大量噴漆時, 本噴漆柜便會因過量的廢漆緒塞, 而漸漸
失去清洗及過濾廢漆功能。
2. 由於漆霧過濾效率受空氣流動速度及水粒子 (水量和水霧化效果) 多少影響, 故必須 增加水粒子與漆霧的接觸機會, 使漆霧充分互相凝聚才可將漆霧收集到水缸內。
故理論上, 多級水濂能增加過濾效率; 但在實際應用時, 由於溶劑型帶粘性的廢漆
始終會進入噴漆柜的水泵、水喉及噴水咀, 而引致緒塞, 故多級水濂亦不能解決 本
噴漆柜的緒塞問題。
3. 水濂幕上水蒸氣會增加噴漆房內濕度, 影響塗裝效果。
4. 水濂板上漆粒黏結後, 水花易反彈於工件上, 令工件易生水點。
5. 由於以水作為收集漆霧, 需要進行污水處理。
用途:
本噴漆柜不能擔任繁重噴漆濾氣工作, 只適宜小量噴漆作業應用。

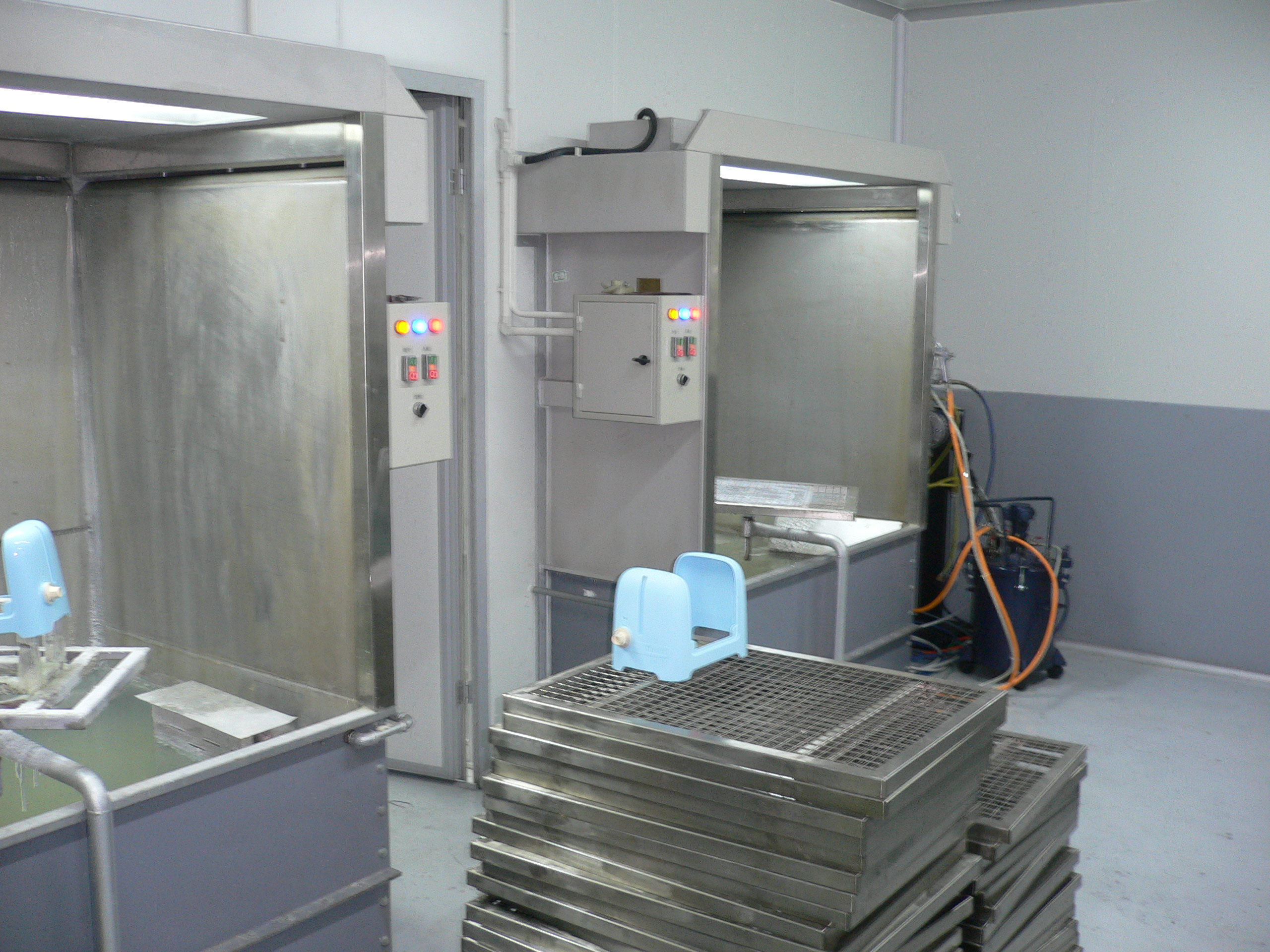

C. "無水泵"
型水洗式噴漆柜
由於傳統的 "有水泵型"水濂式噴漆柜不能有效地過濾所有廢漆,
更會因帶粘性廢漆粘附於噴漆柜的水泵, 水喉及噴水咀上, 從而引致堵塞。雖然裝了多層隔網或網篩亦無濟於事,
最後連排氣機亦因被廢漆堵塞, 引致機身震動而需要停機剷油, 令用戶停產蒙受不必要損失。
若清理不當或須長時間進行大量噴漆時, 水濂式噴漆柜便會因過量的廢漆堵塞, 而漸漸失去清洗及過濾廢漆功能。
於是我司設計了 "無水泵型"水洗式噴漆柜代替傳統的 "有水泵型" 水濂式噴漆柜, 本噴漆柜能有效過濾所有廢漆, 令廢漆內含的可揮發有機溶劑 (VOC) 及磷酸霧氣的含量均能符合英國職業安全健康局 (Health & Safety Executive of the UK) 及香港勞工處規定的廢漆最高可排放量標準 (OES 和 OEL), 因而成為噴漆業界指定使用的噴漆柜。
由於其設計及性能遠較其他噴漆柜優勝, 完全適合任何繁重的噴漆工藝使用, 故我司能提供長達五年的免費售後保養期, 確保客戶能每天使用本噴漆柜, 實非非專業的工程公司或電箱焗爐公司可比擬。
過濾原理:
本噴漆柜是根據正確的風量及噴漆量作基礎而設計,
於柜頂安裝噴漆專用排氣機,
能令本噴漆柜內部產生強大負氣壓力,
利用特殊設計迫使水缸內之水產生 "龍捲風"
效果來徹底清洗漆油廢氣, 讓廢漆留於水缸內, 被分離之空氣則排出室外, 所以完全適合任何繁重之噴漆工藝應用。
優點:
1. 能有效地過濾所有廢漆, 令排放至室外的空氣所帶的可揮發有機溶劑 (VOC) 及磷酸
霧氣的含量均能符合英國及香港的最高可排放量標準 (OES 和 OEL)
2. 沒有震機問題 - 由於本噴漆柜的抽風機是特製噴漆專用型抽風機, 所以帶粘性廢漆
不會粘附於風葉上
3. 沒有塞水泵, 噴水咀或水管問題 - 由於本噴漆柜不設水泵, 故帶粘性的廢漆不容易粘
附於抽水泵, 噴水咀及水管上
4. 工件上沒有水珠水點問題 - 由於本噴漆柜不設水濂幕, 故水花不會反彈於工件上
5. 清理容易:
|
a. |
只需倒進足夠的礦物油及水於水缸內, 廢漆便可浮於水缸面, 形成無粘性的鬆散漆粒, 浮於水缸面或流至噴柜後的儲漆渣池待清理, 故絕不會堵塞噴水咀或網篩 |
|
| b. |
由於本噴漆柜採用噴漆專用型抽風機, 所以帶粘性廢漆不容易粘附於風葉上 |
|
| c. | 本噴漆柜內易拆件均採用組合勾掛式, 方便清理 |

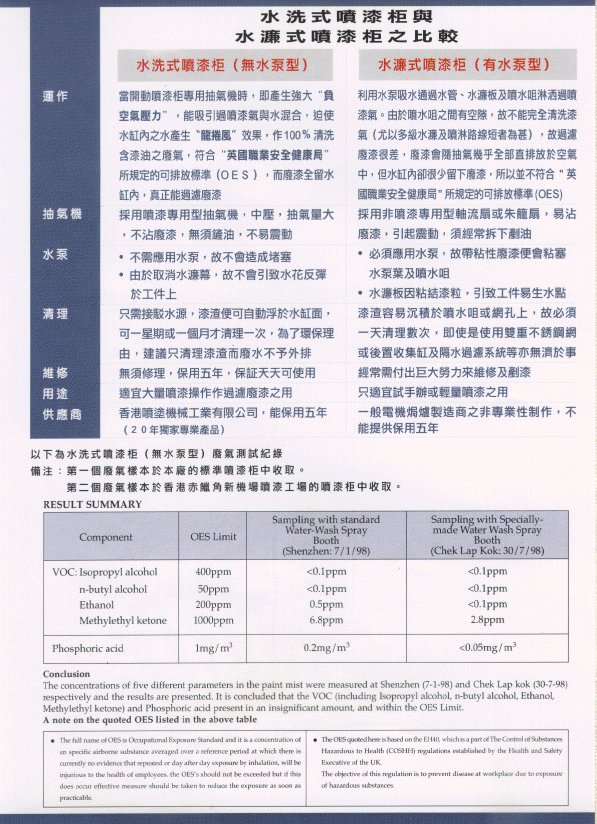

為了增強客戶對本公司產品的信心及確保其廢漆空氣淨化率達到國際標準, 本公司已分別委托了:
1. 珠海市環保局 為 "紙板乾式噴漆柜" 進行廢氣測試, 結果發現經 "紙板乾式噴
漆柜" 過濾後, 廢漆中含的可揮發有機溶劑 (VOC) 的含量均遠遠優於中國國家
標準 GB6514-1995 所規定的可排放標準 - 只含 4.33% 以下。
2. 香港政府認可的化驗所 MATERIALAB 公司 為 "水洗式噴漆柜" 進行廢氣測試。
結果發現經 "水洗式" 噴漆柜過濾後, 廢漆中含的可揮發有機溶劑 (VOC) 及磷
酸霧氣的含量均遠遠優於英國職業安全健康局 (Health & Safety Executive
of the UK) 所規定的 OES可排放標準及香港勞工處的 OEL可排放標準 - 只
含 0.28% 以下。
